一. 產品簡介

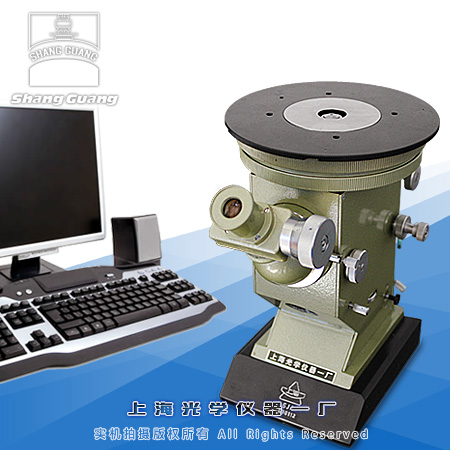

    6JA-PC型干涉法測量系統，是在原有的干涉顯微鏡6JA的基礎上專門研發一款軟件，此干涉軟件是我廠新開發的高性價比，具有高分辨率、高精度、高清晰度等特點。軟件采用USB2.0標準接口和傳統的采集卡對圖像進行采集。它具有先進的電腦測量系統，界面簡潔，操作方便，通過點擊鼠標可自動換算出相對應的Ra、Rz、Ry、值，測量方便，減少了人為誤差，大大提高了測量精度，可使企業質量控制的更準確，提高企業質量管理水平和對外形象，是企業對產品質量監控的有效工具。避免了使用者的視覺疲勞。這些行業包括：各級計量單位，研究所，大學實驗室及大廠計量室和車間加工零件等測量。
二． 軟件特點及功能
1. 軟件符合JJG77-2006中華人民共和國國家計量技術規范標準。
2. 軟件享有獨家版權資格，已在國家版權局登記注冊，登記號：2013SR040399。
3. 軟件具有國家級計量證書，保證測量系統的精確度和有效度。
4. 軟件配備高清低噪度數字相機,能拍攝高質量圖片。
5. 軟件有強大的數據處理功能，軟件以國家檢驗標準為依據，可根據需要，選擇檢驗項目，在軟件的幫助下，用鼠標在圖片上確定N1/N2/N3/N4四條線，軟件系統即可直接算出工件的表面粗造度Ra、Rz、Ry值，簡便快捷的完成檢驗工作。
6. 軟件有圖片縮放功能，可以更準確找到清晰的圖像邊緣，易操作。大大減少人為測量誤差。更準確的得出檢測的數據。
7. 多次測量后系統將自動換算出Ra、Rz、Ry平均值。
8. Ra、Rz、Ry值測量重復性≤1%
9. 軟件自動生成測試報告，并可以word文檔保存以便以后調用。
三． 技術規格
1. 測量表面光潔度范圍：▽10～▽14
2. 工作物鏡的數值孔徑：0.65
3. 工作距離：0.5mm
4. 儀器的視場，目視：φ0.25mm；照相：0.21 x 0.15mm
5. 測微目鏡放大倍數，目視：500X； 照相：168X
6. 測微目鏡放大倍數：12.5X
7. 測微鼓分劃值：0.01mm
8. 綠色干涉濾色片波長：λ≈5300Å
9. 半寬度：▽λ≈100Å
10. 工作臺升程：5mm
11. X、Y方向移動范圍：≈10mm
12. 旋轉運動范圍：360?
13. 儀器標準鏡高反射率：≈60%
14. 低反射率：≈4%
15. 可調變壓器輸入電壓：220V
16. 輸出電壓：4V-6V
17. 儀器外形尺寸：270*160*230mm
18. 儀器重量：≈5公斤
四． 標準配置
1. 儀器主體
2. 12.5X測微目鏡
3. V型塊
4. 顯微鏡工業相機 一只
5. 干涉法測量系統 一套
6. 測微尺 一塊
7. 6伏、5瓦燈泡
8. 可調變壓器220伏/4伏～6伏
9. 試樣夾
10. 保修卡、合格證、產品說明書
