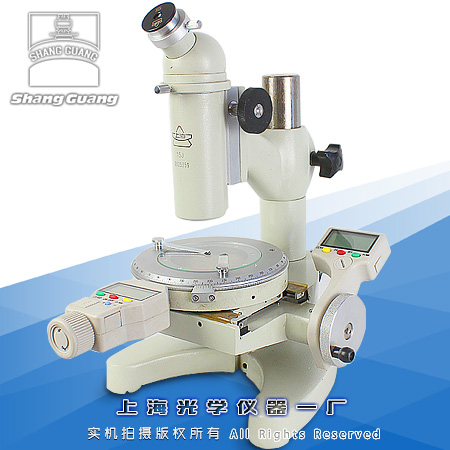

15JE數顯測量顯微鏡

所屬分類：測量顯微鏡
瀏覽次數：0次
發布日期：2021-02-01

我要詢價

產品概述
性能特點
技術參數

一.產品用途
15JE數顯測量顯微鏡是光學計量儀器之一，它結構簡單，操作方便，適用范圍極廣。主要用途如下：
1.直角坐標中測定長度，例如測定孔距，基面距離，刻線寬度，鍵槽寬度，狹縫寬度，通孔外圓直徑等等。
2.轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件進行角度測。
3. 用作觀察顯微鏡，以比較法檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等等。
二. 技術規格
1.目鏡放大倍率10×，焦距5mm
2.物鏡

放大倍率	焦距	工作距離mm	視場直徑
2.5×	43.40	58.84	5.60
10×	17.13	7.81	1.40

3.總放大倍數:25×、100×
4.測量工作臺
①　X軸移動測量范圍：50毫米
②　Y軸移動測量范圍：13毫米
③　數顯分辨率：0.001毫米
④　測量工作臺直徑：120毫米
⑤　測量臺轉動范圍：不限
⑥　測量臺刻度盤分度范圍：0°-360°
⑦　測量臺刻度盤之分度值： 1°
⑧　測量臺刻度盤游讀數示值：6′
5.測量精度：儀器示值誤差:±（5+L/15）μm　
   儀器示值誤差：包括測量誤差與儀器系統誤差
   注：測量地點溫度變化:(20?±3?)C ；L—被測件長度
6.照明：下照明，點光源
7.儀器外形尺寸：高325×長262×寬220毫米
8.儀器重量：約10.6公斤
三. 配置清單
1.測量顯微鏡一臺
2.目鏡 10× 一只
3.物鏡 2.5×、10× 各一只
4. 數顯表（×、Y）一套
5.下照明   一套
6. 產品合格證、保修卡及使用說明書一份
