一．產品簡介

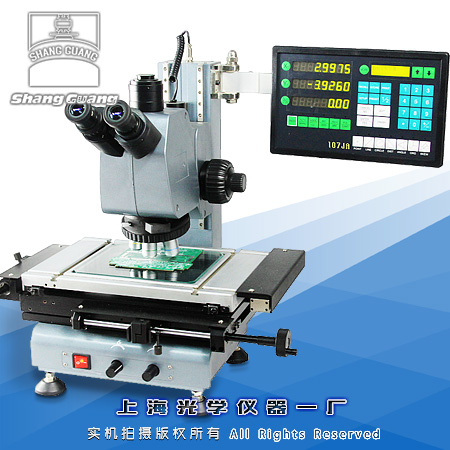

107JA精密測量顯微鏡，通過搭配無限遠光學顯微鏡系統、照明 裝置及對不同的升降機構和對焦機構的選擇，可以組成多款不同功能的顯微 鏡機型;本款產品結合了金相顯微鏡的高倍觀察能力和影像測量儀的 X、Y、Z 軸表面尺寸測量功能，是同時具有高精度線性測量和觀察的多功能量測儀器;可廣泛應用 于半導體、PCB、LCD、手機產業鏈、光電通訊、基礎電子、模具五金、醫 療器械、汽車行業、計量行業等領域的檢測；通過選購可以具備明暗場、微分干涉、偏光等多種觀察功能。

二．產品特點

1.采用優異的無限遠光學系統，提高成像襯度和清晰度，用戶可以得到鮮明、清晰的高對比度圖像，通過選購可實現明暗場，偏光，微分干涉等多種成像;

2.模塊化設計，國際NK經典機身設計，可按需加裝不同鏡頭組及照明系統;

3.擁有優越的光學性能和超高測量精度，搭配主體的操作平衡性，讓之前不可見或幾乎不可見的物件如今不僅能觀察，還能被測量;

4.適合高性能零件、電子組件的三維測量;

5.可輕易測量易碎工件及具有極小細節的工件!

6.快速釋放裝置便于測量大工件或多個數量工件時快速移動工作臺，Z軸兩側均配備同軸粗/微調手輪，確保能以較快速度實現高精度對焦。

7.照明系統采用LED光源長壽命，快速響應及非常低的熱輻射，由于熱漂移導致的對焦不準得到顯著改善。

三．技術規格

1.光學系統：無限遠光學系統

2.觀察頭：30°傾斜，正像，無限遠鉸鏈三通觀察筒，瞳距調節 :50-76mm；帶有標準相機接口;十字線; 光路徑轉換(觀測/相機 =0/100)

3.觀測方法：明場、簡易偏光觀測

4.大視野平場目鏡： PL10X/22mm，視度可調，可帶測微尺

5.無限遠長工作距平場物鏡：5x、10x、20x、50x

6.轉換器：內定五孔轉換器

7.調焦系統：粗微調同軸，左右手柄（粗調：40mm/圈、微調：0.02mm/圈）

8.手動工作臺面尺寸：460×365mm，玻璃臺面尺寸：360×265mm，測量范圍：300×200mm

9.測量精度，X 和 Y ：（2.5+0.02L)μm，L 為測量長度（單位 ：mm）

10.照明系統：明場反射照明器：帶濾色片與偏光裝置插槽，帶 5WLED 燈源，亮度可調

透射照明裝置：綠色LED平行光源，垂直光

11.數字計數器：0.0005mm，RS232C 輸出

四.儀器配置

1.顯微鏡主機 一臺

2.平場目鏡PL10X  一對

3.物鏡：5x、10x、20x、50x  各一只

4.垂直照明器  一臺（在主機上）

5.手動移動平臺  一只（在主機上）

6.高精度光柵尺   一套（在主機上）

7.數顯表   一只  （在主機上）

8.產品合格證、保修卡及說明書 一份
